Esta é cartela de Estudos Comparativos de Dimensionamento de Vagas e Faixas de Acesso em Áreas de Estacionamentos, baseados nos Códigos de Obras dos municípios do Rio de Janeiro (2019) e de São Paulo (2017), e também, em um trabalho disponível na internet publicado pela Brasil Park – empresa com 30 anos de experiência no setor de operação de estacionamentos.

Sendo assim, a cartela apresenta apenas os estudos de dimensionamento das vagas de uso comum. O estudo de vagas reservadas a deficientes físicos, idosos e gestantes, será publicado futuramente. No entanto, o bloco dinâmico de vagas presente no estudo já contempla as vagas especiais.

Nossa legislação está em constante evolução. Portanto, aconselho que as informações fornecidas no estudo sejam sempre consultadas e conferidas em cada uma das fontes citadas.

O ESTUDO

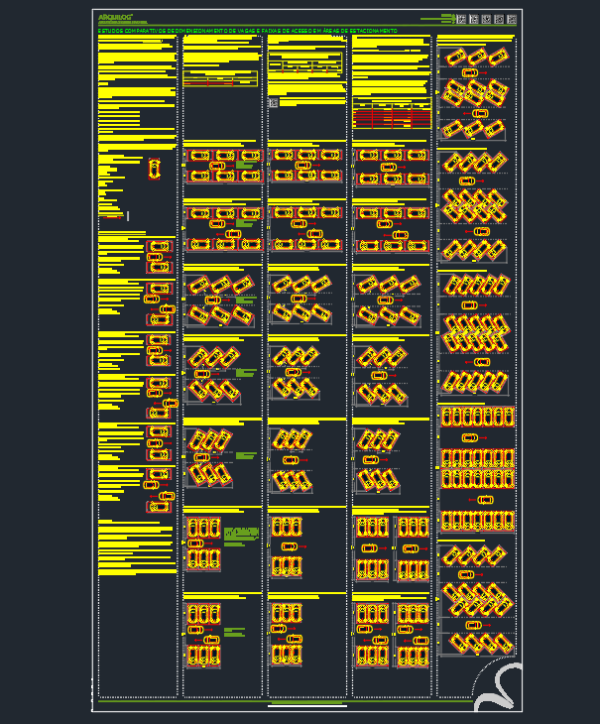

Os Estudos Comparativos de Dimensionamento de Vagas e Faixas de Acesso em Áreas de Estacionamentos foram feitos em forma de layouts criados a partir das informações fornecidas em cada uma das três fontes citadas. Nesse sentido, cada área de estacionamento detalhada foi composta por um grupo de 3 vagas em ambos os lados da faixa de acesso (de sentido único ou duplo).

As vagas foram desenhadas nas seguintes configurações:

  • paralelas à faixa de acesso – vagas que possuem sua maior dimensão paralela ao eixo da faixa de acesso.
  • a 30º graus em relação à faixa de acesso
  • a 45º graus em relação à faixa de acesso
  • a 60º graus em relação à faixa de acesso
  • a 90º graus em relação à faixa de acesso

É importante lembrar que as fontes de consulta citam medidas mínimas para as vagas e faixas de acesso.

Por fim, gostaria de ressaltar que o estudo de dimensionamento de vagas não apresenta nenhuma conclusão da melhor disposição de vagas de estacionamento. Afinal, essa é uma conclusão que cada projetista deve chegar baseado nas particularidades de seu projeto.

Para fazer os estudos de dimensionamento de vagas criei um conjunto de blocos dinâmicos sendo 1 bloco dinâmico de vagas, 3 blocos dinâmicos de apoio e 6 blocos dinâmicos de layout de estacionamento. Esses layouts são, desse modo, baseados nas dimensões propostas pelo Códigos de Obras do Rio de Janeiro e de São Paulo e pelo trabalho publicado pela Brasil Park.

BLOCO DINÂMICO DE VAGAS

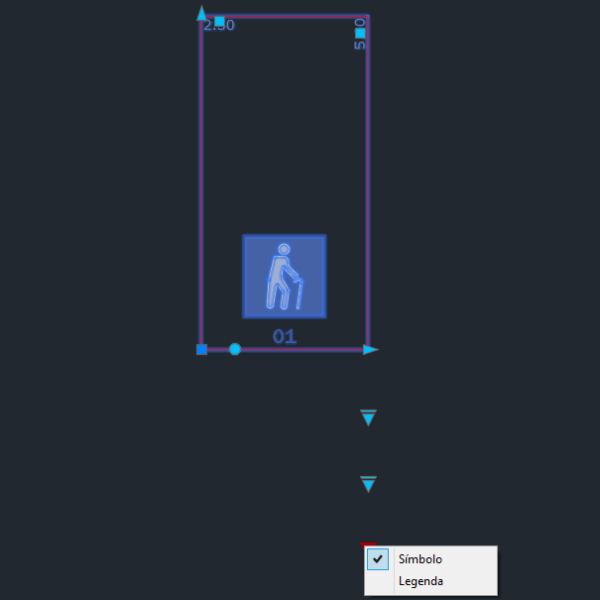

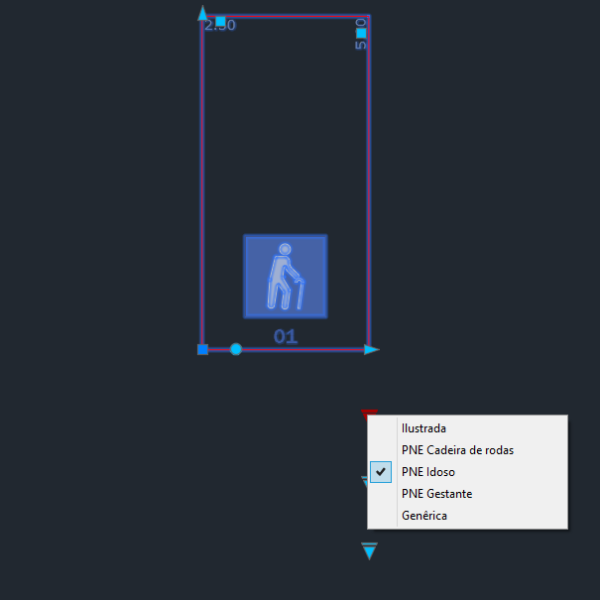

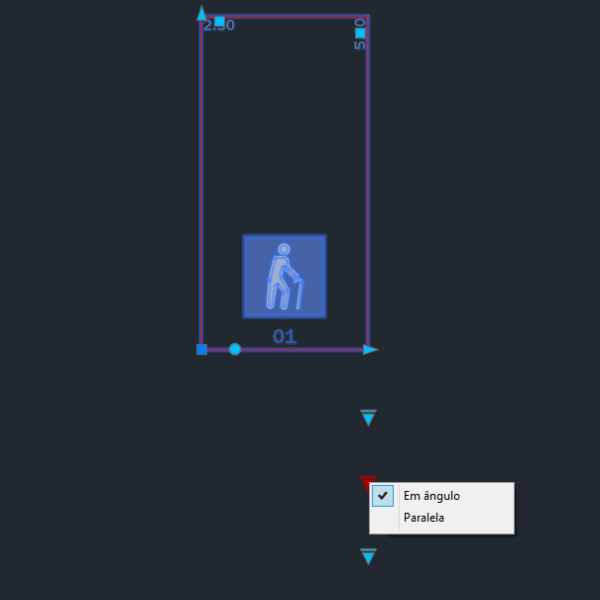

Bloco dinâmico de vagas mostrando os grips.
Bloco dinâmico de vagas mostrando os grips.

Nome do bloco: BD-AET-EST-VAG-___-___-___-p-v01-arquilog.dwg
Opções do bloco: Alterar tamanho da vaga, rotacionar e espelhar

Tipo de vaga:
ilustrada com veículo
Cadeira de rodas (PNE)
Idoso (PNE)
Gestante (PNE)
Genérica (nome e numeração)

Posição da vaga:
Paralela
Em ângulo

Símbolos (idoso e gestante):
Símbolo
Legenda

Vistas: Somente planta baixa

Layer: AET-VAG
Cor do bloco: by layer
Versão: 01 – Lançamento

BLOCO DINÂMICO DE LAYOUTS DE ESTACIONAMENTO

Layout de vagas e faixas de acesso de sentido único, dimensionados de acordo com o código de obras do Rio de Janeiro

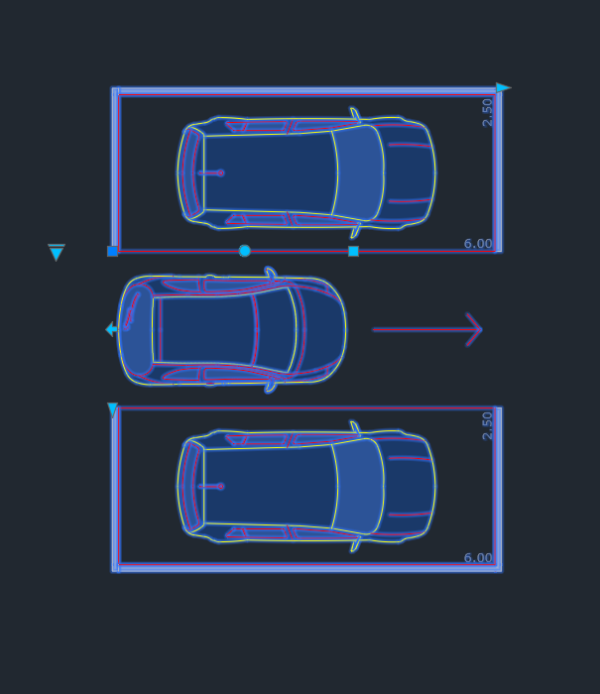

Cartela de dimensionamento de vagas - Layout de vagas e faixas de acesso de sentido único - RJ
Layout de vagas e faixas de acesso de sentido único – RJ

Nome do bloco: BD-AET-EST-LAY-RIO-___-UNI-p-v01-arquilog

Opções do bloco (grips): Rotacionar, espelhar, multiplicar as vagas e alterar largura de faixa de acesso.

Tipos de vagas: paralelas e em ângulos de 30º, 45º, 60º e 90º.

Dimensões das vagas: 6.00 x 2.50 (paralelas) e 5.00 x 2.50 (em ângulos).

Vistas: Somente planta baixa

Layer: AET-VAG
Cor do bloco: bylayer
Versão: 01 – Lançamento

Layout de vagas e faixas de acesso de sentido duplo, dimensionados de acordo com o código de obras do Rio de Janeiro

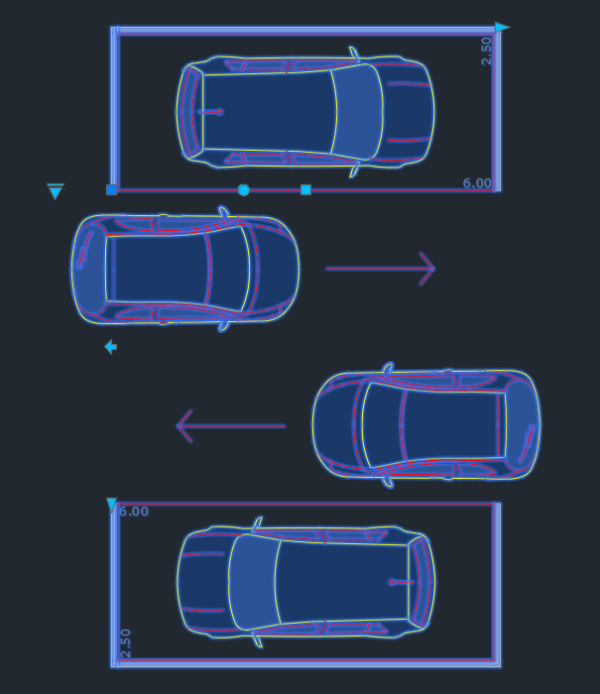

Cartela de dimensionamento de vagas - Layout de vagas e faixas de acesso de sentido duplo - RJ
Layout de vagas e faixas de acesso de sentido duplo – RJ

Nome do bloco: BD-AET-EST-LAY-RIO-___-DUP-p-v01-arquilog

Opções do bloco (grips): Rotacionar, espelhar, multiplicar as vagas e alterar largura de faixa de acesso.

Tipos de vagas: paralelas e em ângulos de 90º.

Dimensões das vagas: 6.00 x 2.50 (paralelas) e 5.00 x 2.50 (em ângulos).

Vistas: Somente planta baixa

Layer: AET-VAG
Cor do bloco: bylayer
Versão: 01 – Lançamento

Layout de vagas e faixas de acesso de sentido único, dimensionados de acordo com o código de obras de São Paulo

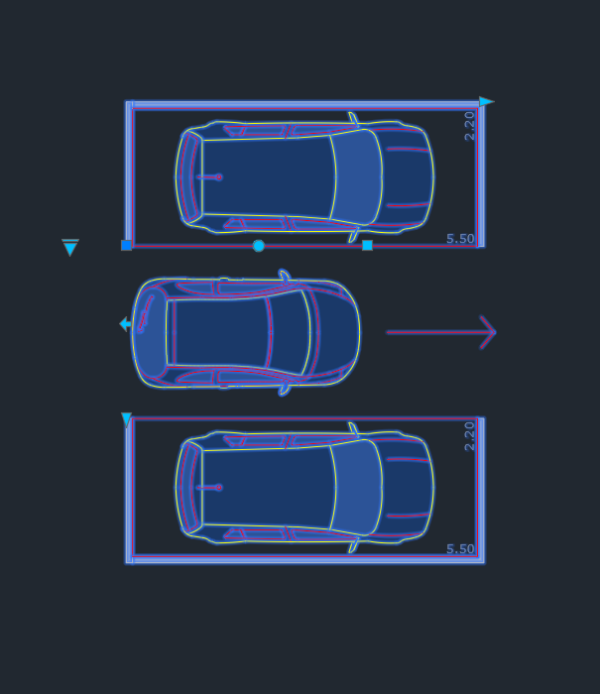

Cartela de dimensionamento de vagas - Layout de vagas e faixas de acesso de sentido único - SP
Layout de vagas e faixas de acesso de sentido único – SP

Nome do bloco: BD-AET-EST-LAY-SPO-___-UNI-p-v01-arquilog

Opções do bloco (grips): Rotacionar, espelhar, multiplicar as vagas e alterar largura de faixa de acesso.

Tipos de vagas: paralelas e em ângulos de 30º, 45º, 60º e 90º.

Dimensões das vagas: 5.50 x 2.20 (paralelas) e 4.50 x 2.20 (em ângulos).

Vistas: Somente planta baixa

Layer: AET-VAG
Cor do bloco: bylayer
Versão: 01 – Lançamento

Layout de vagas e faixas de acesso de sentido duplo, dimensionados de acordo com o código de obras de São Paulo

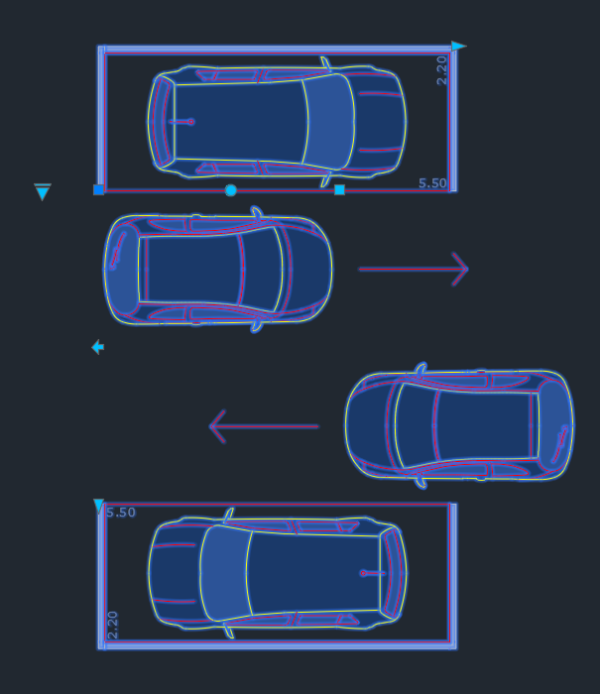

Cartela de dimensionamento de vagas - Layout de vagas e faixas de acesso de sentido duplo - SP
Layout de vagas e faixas de acesso de sentido duplo – SP

Nome do bloco: BD-AET-EST-LAY-SPO-___-DUP-p-v01-arquilog

Opções do bloco (grips): Rotacionar, espelhar, multiplicar as vagas e alterar largura de faixa de acesso.

Tipos de vagas: paralelas e em ângulos de 90º.

Dimensões das vagas: 5.50 x 2.20 (paralelas) e 4.50 x 2.20 (em ângulos).

Vistas: Somente planta baixa

Layer: AET-VAG
Cor do bloco: bylayer
Versão: 01 – Lançamento

Layout de vagas e faixas de acesso de sentido único, dimensionados de acordo com o estudo da Brasil Park

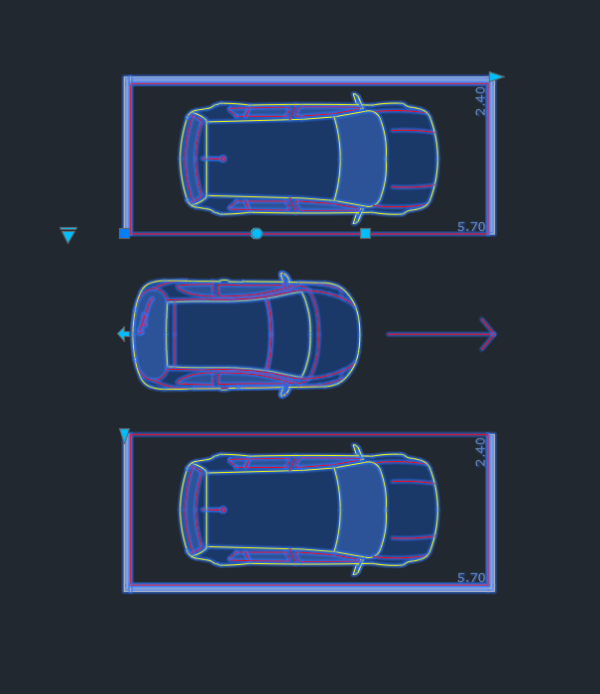

Layout de vagas e faixas de acesso de sentido único - Brasil Park
Layout de vagas e faixas de acesso de sentido único – Brasil Park

Nome do bloco: BD-AET-EST-LAY-BRP-___-UNI-p-v01-arquilog

Opções do bloco (grips): Rotacionar, espelhar, multiplicar as vagas e alterar largura de faixa de acesso.

Tipos de vagas: paralelas e em ângulos de 30º, 45º, 60º e 90º.

Dimensões das vagas: 5.70 x 2.40 (paralelas) e 4.70 x 2.40 (em ângulos).

Vistas: Somente planta baixa

Layer: AET-VAG
Cor do bloco: bylayer
Versão: 01 – Lançamento

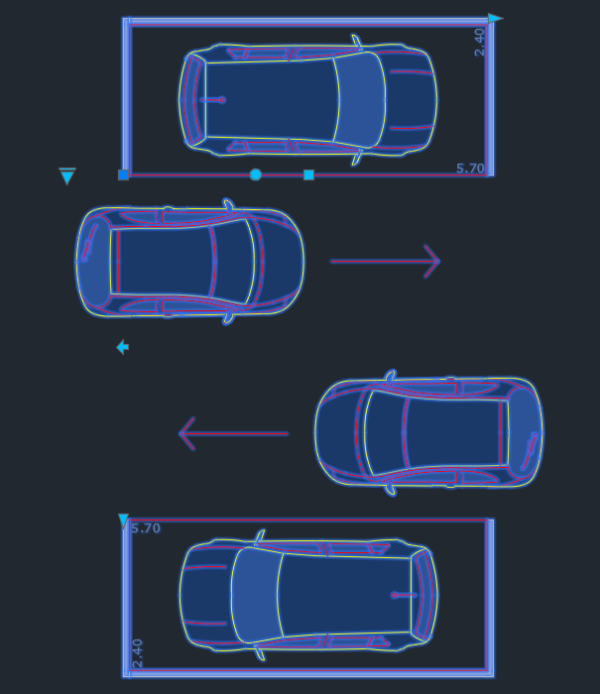

Layout de vagas e faixas de acesso de sentido duplo, dimensionados de acordo com o estudo da Brasil Park
Layout de vagas e faixas de acesso de sentido duplo - Brasil Park
Layout de vagas e faixas de acesso de sentido duplo – Brasil Park

Nome do bloco: BD-AET-EST-LAY-BRP-___-DUP-p-v01-arquilog

Opções do bloco (grips): Rotacionar, espelhar, multiplicar as vagas e alterar largura de faixa de acesso.

Tipos de vagas: paralelas e em ângulos de 90º.

Dimensões das vagas: 5.70 x 2.40 (paralelas) e 4.70 x 2.40 (em ângulos).

Vistas: Somente planta baixa

Layer: AET-VAG
Cor do bloco: bylayer
Versão: 01 – Lançamento

OBSERVAÇÕES

Considerei a espessura de 10cm para a marca delimitadora das vagas.

Você pode usar os blocos dinâmicos de layouts de estacionamento, por exemplo, para montagem de grandes filas de vagas. Em seguida, depois da definição do tamanho da fila de vagas, é necessário explodir o bloco para fazer os ajustes das vias e vagas complementares.

Entretanto, se você precisar de outras medidas ou outras configurações de blocos dinâmicos de vagas, entre em contato comigo.

Ao inserir o bloco, procure estar com o quadro de propriedades (PROPERTIES) aberto (ctrl+1), assim você pode interagir com o bloco, antes mesmo de clicar em ponto de inserção, alterando seus parâmetros.

Contudo, para interagir com o bloco depois de inserido, clique nele e use os grips azuis ou use o quadro de propriedades (PROPERTIES).

Use também a entrada dinâmica na edição de seus blocos dinâmicos. Veja como neste artigo da Autodesk: Como ativar ou desativar a entrada dinâmica no AutoCAD.

Além disso, para voltar as opções originais do bloco, clique no bloco dinâmico e no botão da direita do mouse e escolha a opção Reset block.

Se você tem alguma crítica, elogio ou sugestão, por favor, acesse o link do produto na loja e deixe-a no campo de avaliação do produto, pois isso ajudará muito às próximas pessoas que irão escolher o produto na loja do Arquilog.

Conheça também o Template de Layers e Anotações para Projetos de Estacionamento do Arquilog.

VOCÊ SABE O QUE É UM BLOCO DINÂMICO?

Bloco dinâmico é um tipo de bloco do AutoCAD que possui flexibilidade e inteligência. Desse modo, pode-se manipular a geometria do bloco dinâmico através de grips, sem que seja necessário explodi-lo.

Blocos dinâmicos são maravilhosos! Sobretudo, são fáceis de usar e nos ajuda a ganhar muito tempo durante o processo de desenho do nosso projeto!

Os blocos dinâmicos do Arquilog foram feitos baseados nos meus anos de experiência em projetos de arquitetura, com o intuito de economizar nosso tempo durante o processo de desenho. Se você resolver comprá-los, certamente o tempo que você economizará nos projetos compensará rapidamente o investimento feito!

Nesse meio tempo, saiba mais em O que é um bloco dinâmico? E também nos artigos da Autodesk Sobre Blocos Dinâmicos ou Você já experimentou Blocos dinâmicos?
